新能源汽車交流充電樁測試解決方案-系統集成
隨著國家發展新能源戰略的推動，電動汽車發展迅速。作為電動汽車主要充電設備的交流充電樁，應具備能夠?yàn)殡妱?dòng)汽車提供安全、可靠的交流電源，并且能夠?yàn)榉菍I(yè)人員安全、方便的操作。電動汽車交流充電樁，為電動汽車車載充電機提供交流電源的供電裝置，提供人機交互操作界面及交流充電接口，并具備相應測控保護功能的專用裝置。
該新能源汽車交流充電樁測試解決方案可以完成以下的測試項目：
輸入輸出功能測試；
顯示功能；
通訊功能；
控制導引功能測試；
數據記錄一致性功能測試；
過流保護功能，剩余電流保護功能，急停功能試驗；

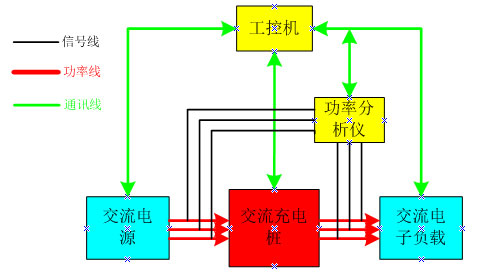

測試系統原理框圖：
應用：
交流充電樁的功能測試，型式實驗，耐久可靠性測試；
符合電動汽車充電一致性測試：
（1）GB/T 18487.1-2015 電動汽車傳導充電系統 第一部分 通用要求；
（2）GBT 20234.2-2011 電動汽車傳導充電用連接裝置 第2部分：交流充電接口
測試系統參數：
交流電源 單相220V，三相380V；
單相9KVA，三相54KVA；
交流電子負載 AC380V/220V，電壓分辨率0.1V；
每相電流1~80A可調，電流分辨率0.1A
功率分析儀 電流精度0.07%rdg，電壓精度0.07%；
帶寬：2MHZ；
采樣率：5MS/s;
系統功能：
（1）用戶可自動配置測試工況；
（2）自動進行交流充電樁的測試數據一致性檢驗；
（3）異常情況下斷電保護，保證無人看守情況下系統可靠運行；
（4）模擬車輛主控制器與交流充電樁交互功能；
